概述

?

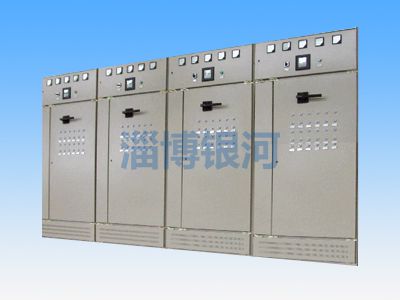

　　傳統的靜態無功補償裝置因響應速度慢及機械觸點經常燒損等原因無法滿足用戶的動態無功補償需求。我公司生產的JP系列低壓動態無功補償裝置專門針對三相不平衡、沖擊性等負荷動態變化非常大的應用場合而設計，動態響應速度快 (小于20ms) ,可根據負載的動態變化，通過先進的算法，實時檢測系統中所需的無功功率，控制晶閘管分別投切容量不等的補償回路的電容，動態補償功率因數,節能降耗效果顯著。具有降低損耗,穩定負載電壓,改善供電質量，增加變壓器帶載能力等功能。

　　產品用途

?

　　該產品廣泛應用于30—800KVA三相變壓器的無功補償。

　　產品特點

　　(1)采用智能控制器控制，功能齊全，性能可靠，補償方式自動，可將功率因數提高至0.95以上;

　　(2)實時顯示電網功率因數，顯示范圍：滯后0.00-0.99，超前0.00-0.99;

　　(3)具有過壓、過補償、系統故障、缺相、過載等綜合保護功能;

　　(4)記憶已設定的參數，系統停電后不會丟失數據，系統恢復正常后，自動進入運行狀態，無需人員值守;

　　(5)補償響應速度快，實時提高功率因數，節能效果顯著;

　　(6)電容投切無沖擊、無涌流、無過渡過程，運行可靠性高，運行費用低，使用壽命長;

　　(7)可有效抑制諧波,運行安全可靠;

　　(8)無需放電電阻，電容器不需預充電抑制電壓閃變;

　　(9)提高電網質量，相應可提高電壓敏感產品的質量和產量，降低電網網損耗和變壓器損耗,增加變壓器帶載容量;

　　(10)可根據電網質量，實行分相動態補償或三相共補; 多級補償一次到位,補償后功率因數大于0.95;

?

　　(11)抗干擾能力強，能抵御從電網直接輸入的幅值2000V的干擾脈沖，高于國家標準。

　　技術指標

　　(1)電壓等級：0.4kV; (2)補償后功率因數：大于0.95;

　　(3)測量誤差：電壓、電流≤0.2%;有功功率、無功功率0.5%;

　　(4)符合標準: DL/T842-2003 GB/T15576-1995;

　　(5)電容器組投入涌流峰值：≤1.5倍電容器組額定電流幅值;

　　(6)動態響應時間: <20ms ; (7)投切間隔時間: <20ms;

　　(8)補償容量: 10-400(單柜容量),可以多套并用;

?

　　(9)投切組數: 12組; (10)柜體防護等級: IP30 ; (11)環境溫度: -25゜C～+50゜C。

　　訂貨須知

　　(1)確定變壓器額定容量，二次側額定電壓，二次側電流互感器變比;

　　(2)確定無功負荷狀況和自然功率因數，被補償系統和設備的工作總電流及波動情況，負荷特性為沖擊性負荷、波動負荷還是常規穩態負荷;

　　(3)裝置型號、類型、總?cè)萘?

?

　　(4)裝置為戶內還是戶外使用，以及柜體的材料、尺寸、顏色等是否有特殊要求。
