型號說明

　　J(經濟型)適合成套電器設備廠配套適用。主要技術性能與其它類型一樣，封裝方式采用獨立封裝，產品性能良好、價格經濟實惠。

　　P(普通型)選用國外進口芯片，具備軟起動所有獨特性能，適合要求較高的場合。

?

　　G(高檔型)除具備P型技術性能和選用P型主要配件外，另配有網絡通訊功能，該型號適合設計院上圖，及要求集中網絡控制場合使用。

　　技術性能

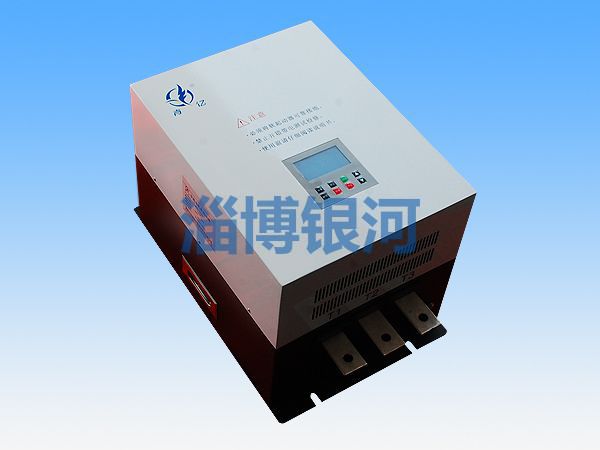

　　QYR軟起動器主要技術性能：

　　1、QYR系列軟起動器適用于380V/AC、50Hz的工作場合;

　　2、控制功率：5.5～400kW;

　　3、起始電壓：100V～300V;

　　4、軟起時間：5～99S;

　　5、軟停時間：0～99S;

　　6、起動方式：限流 、斜坡、突跳;

　　7、停止方式：軟停、自由停;

　　8、控制方式：本地面板鍵控、遠方線控;

　　9、保護方式：缺相保護、 過流保護 、堵轉保護;

　　10、起動限流范圍：150～500%;

　　11、信號輸出方式：四對無源觸點輸出。運行狀態輸出一常開一常閉;故障狀態輸出一常開一常閉;

　　12、控制回路電源電壓： 220V/AC 50～60Hz;

　　13、軟起動器每次起動時間間隔不少于5分鐘;

?

　　14、QYR系列軟起動器的保質期為一年，且終身維修。

　　按鍵說明

　　QYR軟起動器控制面板按鍵說明：

　　設置：設置功能(同時按下此鍵與▽鍵可以對電流傳感器及外接

　　鍵進行設置;同時按下此鍵及△鍵可以對起動方式及各種

　　方式下的各種參數進行設置)

　　解鎖：解鎖功能(軟起動器在故障時面板上各按鍵都將被自動鎖

　　住，等故障排除后按下此鍵，解除所有被鎖鍵的被鎖狀態)

　　確認：確認功能(在設置參數時，每次參數設置完成后按下此鍵

　　進行確認，并開始下一參數的設置)

　　急停：自由停止功能(按下此鍵，所控電機將自由停止)

　　起動：控制起動功能(按下此鍵，軟起開始)

　　停止：控制軟停功能(按下此鍵，軟停開始)

　　△：參數上調功能(按下此鍵，所設參數數值增大)

?

　　▽：參數下調功能(按下此鍵，所設參數數值減小)

　　安裝接線圖

　　軟起動器主回路接線方法：

　　1、將電源線分別接入軟起動器輸入端L1、L2、L3;

　　2、將軟起動器輸出端T1、T2 、T3直接同電動機相連接;

　　軟起動器控制回路接線：

　　1、5.5kW～37kW控制回路接線：(見圖1)

　　01、02號端子為控制電源(220V)

　　03號端子為空置端子

　　04、05號端子為起動、停止端子

　　05、06號端子為故障信號輸入

　　2、45kW以上控制回路接線：(見圖2)

　　01、02號端子為控制電源(220V)

　　03、04號端子為起動、停止端子(03、04號端子接通為起動，斷開為停止)

　　05、06號端子為故障輸入信號端子(故障信號輸入時，05、06號端子接通，主回路斷電，起動控制被鎖定)

　　07、08號端子為故障信號輸出端子(當線路出現故障時，07、08號端子閉合)

　　08、09號端子為故障信號輸出端子(當線路出現故障時，08、09號端子斷開)

　　10、11號端子為運行輸出端子(軟起動器運行結束，旁路繼電器閉合后，10、11號端子閉合，軟停時10、11號端子斷開)

?

　　11、12號端子為運行輸出端子(軟起動器運行結束，旁路繼電器閉合后，11、12號端子斷開，軟停時11、12號端子閉合)

　　軟起動器結構尺寸
