概述

?

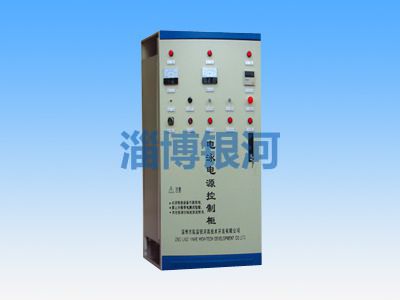

　　電泳電源控制柜由可控硅全控模塊、整流變壓器、濾波電路、控制電路、電源系統及冷卻散熱系統組成。主電路采用三相全控整流電路，且設計有LC濾波電路，輸出波形紋波系數小，電流平滑連續，極大地滿足了電泳工藝的需要;恒壓閉環控制電路采用霍爾傳感器，穩壓精度高，電壓波動極小;時間繼電器控制精度高，柔軟時間任意可調，滿足多種電泳場合的需要。

　　產品用途

?

　　電泳電源廣泛應用于日用五金的表面處理即電泳涂裝場合。

　　產品特點

　　(1)主電路采用三相全控整流電路，輸出端裝有LC濾波器，紋波系數小，電流平滑連續;

　　(2)主電路為進口可控硅元件，具有過壓、過熱及過流保護功能，安全可靠;

　　(3)整流變壓器和整流元件的連接采用緊湊式結構，使維護簡單方便;

　　(4)控制柜輸出穩壓精度≤±1%;輸出限流范圍20%~100%額定電流值;

　　(5)輸出電壓線性柔軟上升時間0~150秒可調;

　　(6)可控硅觸發及控制電路為獨立單元，方便、實用;

　　(7)可實現本機控制與遠控控制，以方便電泳槽與電泳電源本機的安全隔離;

　　(8)三相交流輸入無相序要求，安裝、接線簡單方便;

?

　　(9)采用了防鹽霧酸化的措施，延長電源在惡劣環境下的使用壽命。

　　技術指標

　　(1)輸入電壓：三相380V±15% ;(2)電源頻率：50Hz±5%;

　　(3)額定直流輸出電流(A)：50、100 、200 、600 、1000 、1500;

　　(4)額定直流輸出電壓(V)：150、200、250、300、400;

　　(5)電壓調節范圍：0～100%;

　　(6)恒壓范圍20～85%額定電壓值;穩壓精度≤1%;

　　(7)電流限幅值可調，限幅精確度≤2%;

　　(8)輸出電壓線性柔軟上升時間0~150秒可調;

?

　　(9)負荷等級：1級(60%額定電流連續工作制)

　　規格型號
