概述

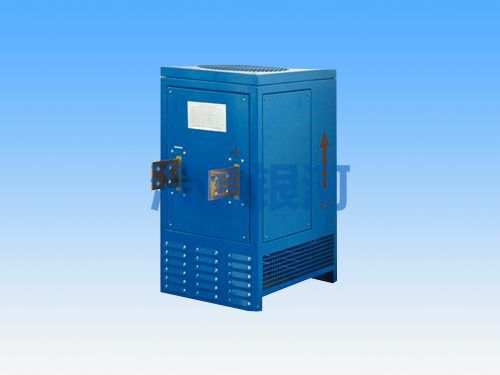

　　電鍍、電解電源控制柜由可控硅模塊、整流變壓器、整流管及控制系統組成。控制系統采用微處理器技術，控制品質好、調試維修方便，根據需要任意選擇恒壓或恒流閉環控制，主電路根據電流大小選用全控橋或六相雙反星帶平衡電抗器的整流線路。

?

　　該電源裝置保護功能完備，具有缺相、過壓過流、過熱保護;具有遠控操作功能，啟動、停止指令,電壓、電流調節指令及故障報警反饋等可實現遠控操作。

　　產品用途

?

　　主要用于金屬鍍鋅、錫、銅、銀及陽極氧化用直流電源，也可用作其它要求穩壓或穩流工作方式的低電壓大電流直流電源。

　　產品特點

　　(1)控制系統采用微處理器技術，控制品質好、調試維修方便;

　　(2)恒壓或恒流閉環控制取樣采用霍爾傳感器，具有精度高、穩定性好、控制電路與檢測信號隔離的特點;

　　(3)保護功能完備，具有缺相、過壓過流、過熱保護及保護報警指示;

　　(4)具有遠控操作功能，啟動、停止指令，電壓、電流調節指令，故障報警反饋等可實現遠控操作;

　　(5)電源系統、冷卻散熱系統優良，可靠性高，使用壽命長。

?

　　(6)控制柜的三相交流輸入無相序要求。

　　技術指標

　　(1)輸入電壓: 三相380V±15% (2) 電源頻率：50Hz±5%

　　(3)額定輸出直流電壓: 12V 、18V、24V、36V

　　(4)額定輸出直流電流: 100A～20000A

　　(5)輸出電壓調節范圍：0-100%

　　(6)恒流、恒壓調節范圍: 控制柜標稱的 15～85%

　　(7)恒流、恒壓控制精度：≤±1%,

　　(8)過載保護動作時間：小于0.02S

?

　　(9) 軟起動時間：0-150S可調

　　規格型號
